1. Βασικά στοιχεία εστίασης δέσμης λέιζερ
1.1 Αρχές ενεργειακής εστίασης
Το οπτικό σύστημα ενός κοπτήρα λέιζερ συμπυκνώνει τη δέσμη σε ένα εστιακό σημείο με μέγιστη ενεργειακή πυκνότητα, που υπολογίζεται από τον τύπο: \\ (e {0}} \\ frac {p} {\\ pi r^2} \\)
όπου \\ (p \\) αντιπροσωπεύει ισχύ και \\ (r \\) είναι η ακτίνα δέσμης στο σημείο εστίασης. Υπάρχουν τρεις βασικές καταστάσεις εστίασης που καθορίζουν τον τρόπο με τον οποίο η δέσμη αλληλεπιδρά με τα υλικά:
· Θετική εστίαση: Το σημείο εστίασης βρίσκεται πάνω από την επιφάνεια του υλικού, με αποτέλεσμα μια ευρύτερη δέσμη στην κορυφή.
· Μηδενική εστίαση: Το εστιακό σημείο ευθυγραμμίζεται με την επιφάνεια, εξισορροπώντας τη διάμετρο της δέσμης σε όλο το πάχος του υλικού.
· Αρνητική εστίαση: Το σημείο εστίασης τοποθετείται κάτω από την επιφάνεια, συγκεντρώνοντας ενέργεια μέσα στο υλικό.
1.2 Σημασία της θέσης εστίασης
Η θέση εστίασης επηρεάζει άμεσα τον τρόπο με τον οποίο η δέσμη λέιζερ λιώνει και εκτοξεύει υλικό μέσω του πάχους του. Η λανθασμένη ευθυγράμμιση οδηγεί σε ανομοιογενή κατανομή ενέργειας, η οποία μπορεί να προκαλέσει ελαττώματα όπως τραχιά άκρα ή συσσώρευση σκωρίας.
2. Επιδράσεις στην ποιότητα κοπής επιφάνειας
2,1 τραχύτητα επιφάνειας
Η τραχύτητα της επιφάνειας, που μετράται με παραμέτρους όπως το \\ (r _ a \\), υποδεικνύει την ομαλότητα της κοπής. Με θετική εστίαση, η ευρύτερη κορυφαία δέσμη αυξάνει την πλευρική μεταφορά θερμότητας, προκαλώντας ακανόνιστη διαλυτοποίηση. Για παράδειγμα, σε ανοξείδωτο χάλυβα 3mm, \\ (r _ a \\) αυξάνεται από 12 μm σε μηδενική εστίαση σε 15μm με εστίαση +1 mm. Αντιστρόφως, ένα -0. 5mm αρνητική εστίαση επικεντρώνει την ενέργεια, βελτιώνοντας την εξώθηση του τετηγμένου υλικού και μείωση της τραχύτητας σε 10 μm.
2,2 Άκλεση κάθετο
Η συναρμολόγηση ακριβείας απαιτεί περικοπές με άκρα 90 βαθμών. Η θετική εστίαση δημιουργεί μια "κορυφαία, κάτω-Narrow" Bevel, όπως μια γωνία 8 μοιρών σε 5mm αλουμίνιο με +2 mm εστίαση. Ένα μέτριο -1 mm αρνητική εστίαση συγκλίνει η δέσμη κατά την είσοδο, ελαχιστοποιώντας την λοξότμητη σε 3 βαθμούς με ομοιόμορφη κατανομή ενέργειας μέσω του υλικού.
2.3 σχηματισμός σκάφος
Οι σχηματίζονται σκάλες όταν το τετηγμένο υλικό αποτυγχάνει να εκτοξεύσει πλήρως. Η θετική εστίαση μειώνει την πυκνότητα της ενέργειας στο κάτω μέρος, αφήνοντας το άσπρο πάχους των υπολειμμάτων συχνά εμφανίζεται στον ανθρακικό χάλυβα 10mm με +1 mm εστίαση. Ένα -0. 8mm εστίαση σε συνδυασμό με το αέριο βοηθητικού οξυγόνου παρέχει αρκετή ενέργεια για την εκτόξευση του οξειδίου του τετηγμένου σιδήρου, με αποτέλεσμα τις περικοπές χωρίς σκωρία.
2.4 Ζώνη που πλήττεται από θερμότητα (HAZ)
Το HAZ είναι μια περιοχή θερμικής βλάβης γύρω από την κοπή. Η θετική εστίαση διευρύνει το κορυφαίο HAZ. Στο Titanium 4mm, μετράει 0. 3mm σε μηδενική εστίαση έναντι 0. Η αρνητική εστίαση συγκεντρώνει την ενέργεια, διατηρώντας τις ιδιότητες του υλικού σε κράματα υψηλής αντοχής.
3. Στρατηγικές εστίασης για διαφορετικά υλικά
3.1 μεταλλικά υλικά
· Ανοξείδωτος χάλυβα (2-5mm): Χρησιμοποιήστε μια ελαφριά αρνητική εστίαση (-0.
· Χάλυβα άνθρακα (10mm+): Βαθύτερη αρνητική εστίαση (-1 σε -1.
· Κράματα αλουμινίου: Για λεπτές φύλλα (λιγότερο από ή ίσα με 3mm), μηδέν σε +0. Τα παχύτερα φύλλα (-0. 5mm) χρειάζονται άζωτο υψηλής πίεσης για να αντιμετωπίσουν τη θερμική αγωγιμότητα.
3.2 Μη μεταλλικά υλικά
· Ακρυλικό\/πλαστικό: Εφαρμόστε θετική εστίαση (+1-+2 mm) για να εξαπλωθεί η ενέργεια και να αποφύγετε την καύση, σε συνδυασμό με αέρα χαμηλής πίεσης για καθαρές άκρες.
· Ξύλο\/σύνθετα υλικά: Μια ελαφριά θετική εστίαση (+0. 5mm) ελαχιστοποιεί τη συσσώρευση σε ξύλο, ενώ η μηδενική εστίαση εμποδίζει την αποκόλληση σε σύνθετα υλικά από υαλοβάμβακα.
4. Προηγμένες τεχνικές ελέγχου εστίασης

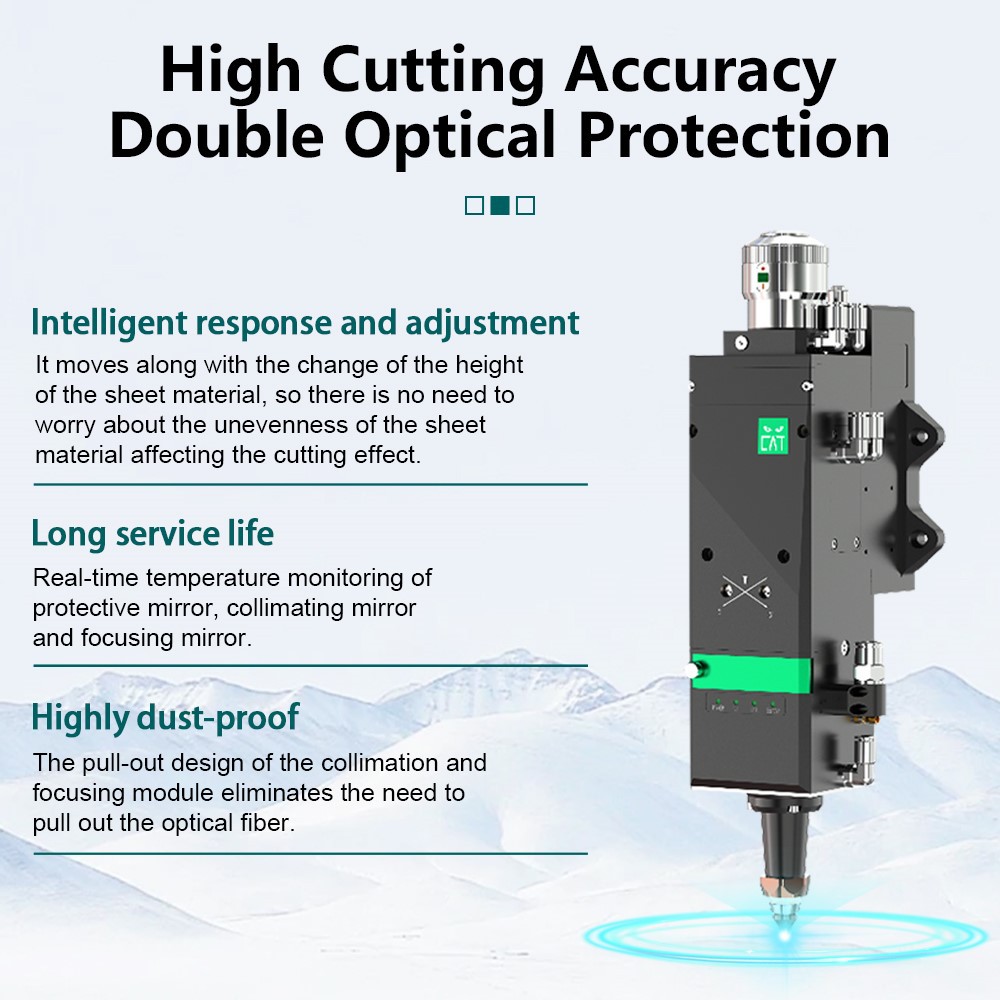

4.1 Συστήματα αυτόματης εστίασης
Οι αισθητήρες ανιχνεύουν τις παραλλαγές του τεμαχίου σε πραγματικό χρόνο, ρυθμίζοντας την εστίαση για να διατηρηθούν η ποιότητα σε στρεβλωμένα υλικά και η μείωση των ποσοστών απόρριψης της αυτοκινητοβιομηχανίας κατά 30%.
4.2 Δυναμική προσαρμογή εστίασης
Τα μηχανήματα μπορούν να προσαρμόσουν την εστίαση στα μέσα-κοπής για τις αλλαγές πάχους. Για παράδειγμα, ένα 0 7mm βαθύτερη εστίαση κατά τη μετάβαση από 3mm σε χάλυβα 5mm εξασφαλίζει σταθερή ποιότητα κοπής.
4.3 Πρωτόκολλα βαθμονόμησης
Τα πρότυπα δοκιμής δημιουργούν ειδικούς χάρτες εστίασης υλικού, αποθήκευση βέλτιστων ρυθμίσεων και χρόνου εγκατάστασης κοπής κατά 20%.
5. Παραδείγματα βιομηχανικών εφαρμογών
· Χάλυβα αυτοκινήτων: Ρύθμιση εστίασης από -0. 5mm έως -0.
· Αεροδιαστημικό τιτάνιο: Κοπή 5mm ti -6 al -4 v με -0.
6. Μελλοντικές προκλήσεις και προοπτικές
Cutting thick materials (>Χάλυβα 20mm) παραμένει δύσκολη λόγω της απόκλισης της δέσμης. Οι μελλοντικές εξελίξεις μπορούν να ενσωματώσουν την AI για την ανάλυση δεδομένων σε πραγματικό χρόνο για αυτόματη βελτιστοποίηση εστίασης, επιτρέποντας την προσαρμόσιμη επεξεργασία για διάφορα υλικά.
7. Συμπέρασμα
Η θέση εστίασης ενός κοπτήρα λέιζερ επηρεάζει σημαντικά την ποιότητα κοπής, επηρεάζοντας την τραχύτητα, το σχήμα του άκρου, τη σκωρία και το HAZ. Με την προσαρμογή των ρυθμίσεων εστίασης στις υλικές ανάγκες και τη αξιοποίηση των προηγμένων τεχνολογιών ελέγχου, οι κατασκευαστές μπορούν να επιτύχουν υψηλότερη ακρίβεια, να μειώσουν τα απόβλητα και να ανταποκρίνονται στις βιομηχανικές απαιτήσεις.
